通信网络设备安装工程施工工艺图解

通信网络设备安装工程是通讯工程建设的核心环节，其施工质量直接影响网络的稳定性、性能和覆盖效果。本文将通过图解方式，系统阐述典型的施工工艺流程与关键技术要点。

一、 施工前准备阶段

1. 勘察设计：依据设计图纸，现场复核机房/站点环境，包括空间尺寸、承重、供电、接地、空调、走线架/槽道等条件，确保满足设备安装要求。
![勘察设计示意图]（此处为示意图描述：工程师持图纸在机房内测量比对）

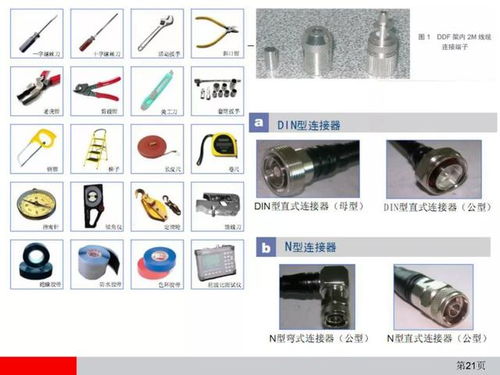

1. 物料准备：核对设备（如机柜、交换机、路由器、传输设备、BBU、RRU、天线等）、线缆（电源线、信号线、光纤）、辅材（标签、扎带、螺钉、保护套管）的型号、数量及合格证明。
2. 技术交底与安全培训：对施工人员进行方案、工艺及安全规范交底，明确分工与职责。

二、 设备安装阶段

1. 基础设施安装：
- 机柜/机架安装：根据设计位置，用地板螺栓或支架牢固固定，确保垂直度与水平度。多柜并排时应对齐，顶部及底部需加固。
![机柜安装示意图]（图示：使用水平尺校准机柜，并用螺栓固定于地面）

- 接地系统安装：安装接地排（汇流排），采用规定截面积的黄绿色接地线，将机柜、设备、电源、走线架等可靠连接至机房总地线，接地电阻须符合规范（通常≤1Ω）。
![接地安装示意图]（图示：展示从设备到机柜接地排，再到总接地端的星型或网状连接）

2. 设备上架与固定：
- 将主设备（如核心交换机、服务器）、配线架、电源模块等按设计图纸顺序安装至机柜指定U位，使用配套螺钉前后固定，确保设备稳固、散热空间充足。
![设备上架示意图]（图示：设备滑入机柜导轨并用螺钉紧固）

• 无线设备（如RRU、天线）需在铁塔或抱杆上按设计方位角、下倾角牢固安装，做好防水密封。

三、 线缆布放与成端阶段

1. 线缆布放：
- 路由规划：电源线、信号线、光纤应分开布放，保持平行间距，避免交叉缠绕。沿走线架、槽道规范路由，横平竖直，绑扎整齐。
![线缆布放示意图]（图示：机柜顶部走线架上，不同线缆分类、分层绑扎）

• 操作要求：线缆弯曲半径应符合规范（如光纤≥动态10倍/静态15倍直径），避免过度拉扯、踩踏。馈线等射频电缆布放需注意最小弯曲半径和防水处理。

1. 线缆成端与连接：

• 电源线连接：按规范进行压接或端子连接，确保牢固，火线、零线、地线标识清晰，接入配电单元（PDU）或空开。

- 信号线/光纤连接：网线按T568A/B标准制作水晶头，光纤采用熔接或快速连接器成端，插入相应设备端口。所有连接需可靠、到位。
![光纤熔接示意图]（图示：熔接机正在熔接光纤，热缩管保护熔接点）

• 标签标识：所有线缆两端、设备端口均需粘贴清晰、持久的标签，标明起止点、用途等信息，便于后期维护。

四、 设备加电与调试阶段

1. 加电前检查：全面检查所有连接，确保无短路、错接、漏接，接地良好，电压符合要求。
2. 分级加电：遵循“先外围后核心”、“先电源后设备”原则，逐级上电，观察设备指示灯状态是否正常。
3. 系统调试：

• 通过网管或命令行（CLI）登录设备，加载配置软件/数据。

• 进行单机调试（如端口自检、协议启动）、系统联调（如路由协议、业务开通）。

- 进行性能测试（如吞吐量、时延、丢包率）与功能验证，确保达到设计指标。
![网管调试示意图]（图示：工程师在网管系统上监控设备状态与业务性能）

五、 测试验收与文档归档

1. 竣工测试：依据合同与规范，进行全面的性能测试、冗余倒换测试等，形成测试报告。
2. 现场清理：清理施工废弃物，恢复现场整洁。
3. 文档归档：整理并提交完整的竣工资料，包括但不限于：竣工图纸、设备配置清单、测试报告、操作维护手册等。

工艺要点：
通信网络设备安装施工，必须遵循“规范、整齐、可靠、安全”的原则。施工全程应注重细节管理，如牢固的物理固定、规范的布线工艺、清晰的标识系统、完善的接地防雷以及严格的测试验证，这些都是保障通信网络长期稳定运行的基础。通过标准化的施工工艺图解与实施，可以有效提升工程质量与效率，为高性能通信网络的搭建奠定坚实基础。
